Sistema USG PLAFONES® con resistencia a sismos

Un cielo (plafón modular) con resistencia a sismos es un sistema suspendido diseñado específicamente para resistir los efectos dinámicos inducidos por un terremoto. Este tipo de cielo (plafón) se caracteriza por su rigidez estructural, conexiones reforzadas, tolerancia a desplazamientos y capacidad para mantener su integridad ante movimientos horizontales y verticales del edificio.

Características principales:

- Rigidez estructural: Capacidad del sistema para comportarse como un diafragma que distribuye las cargas y limita deformaciones excesivas.
- Conexiones fuertes: Utilización de componentes y accesorios que resistan esfuerzos adicionales generados por sismos.
- Integridad del sistema: Diseño que evita el desprendimiento de paneles o estructuras durante un evento sísmico.
- Tolerancia de movimiento: Incorporación de juntas y mecanismos que permiten desplazamientos relativos sin comprometer la estructura del plafón.

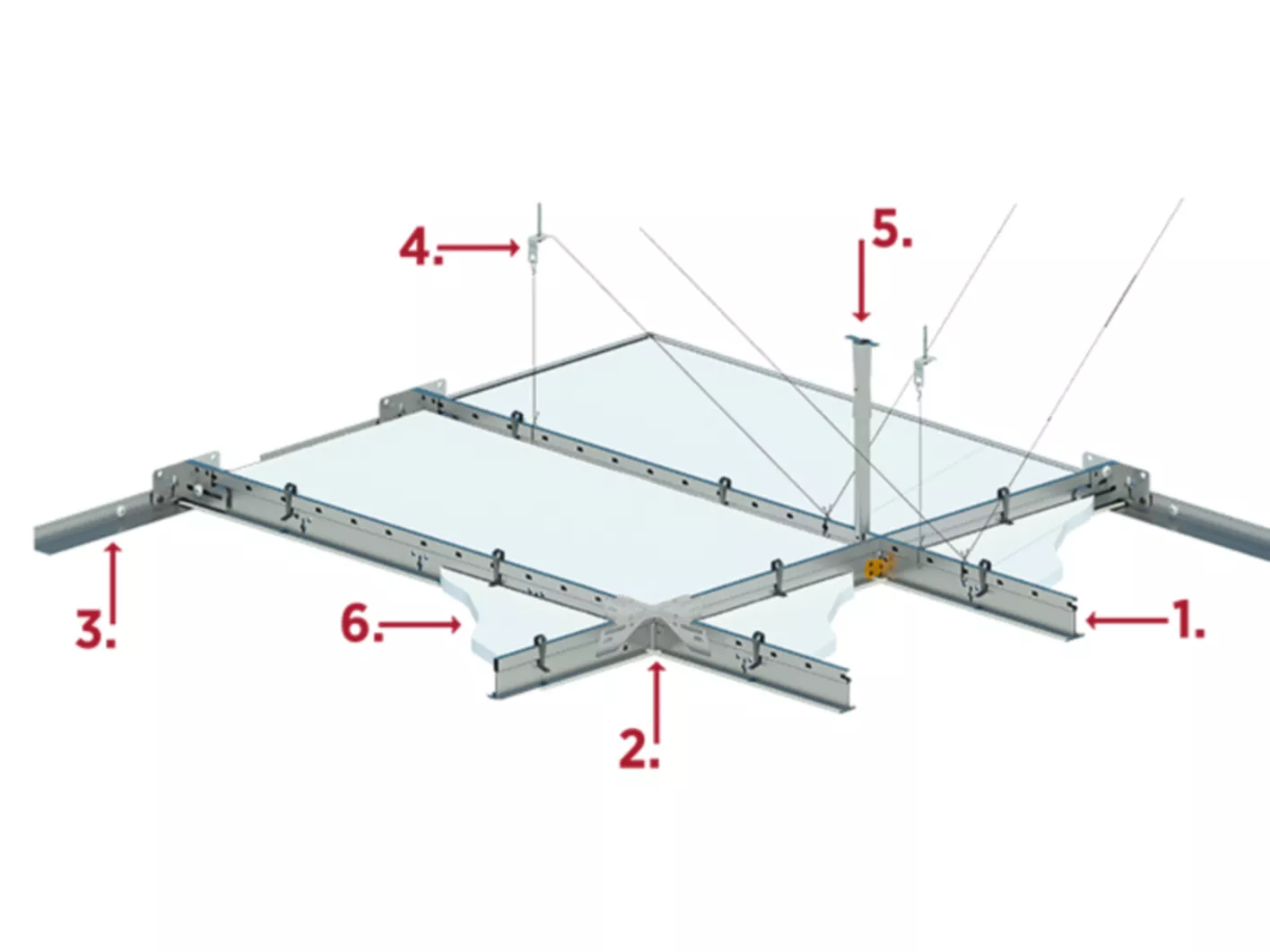

Componentes del sistema USG PLAFONES® con resistencia a sismos

1. Tee principal de uso rudo (heavy-duty main tee). Es el perfil estructural longitudinal que soporta el peso del plafón y distribuye las cargas. Su construcción es reforzada para soportar esfuerzos sísmicos sin deformarse o desprenderse.
2. Tee conectora (cross tee). Perfil transversal que se acopla a las tees principales para formar una retícula. Su correcto anclaje garantiza estabilidad lateral.
3. Ángulo perimetral y clip ACM7. Perfil angular que se instala en el perímetro del plafón, fijado al muro. Sirve como elemento de apoyo y conexión de los perfiles, evitando que el plafón se desplace horizontalmente durante un sismo.
4. Colgante de alambre galvanizado No. 12 a cada 1.22 m máx. anclado a losa con anclaje adecuado. Es el medio de suspensión tradicional del sistema. Se utiliza para colgar los perfiles desde la losa superior o estructura portante. En sistemas sísmicos, se refuerza la cantidad y distribución del alambre para evitar fallas por tracción.
5. Poste de compresión. Es un elemento vertical que conecta el sistema de suspensión con la estructura del techo. Se utiliza principalmente en áreas grandes para controlar los desplazamientos verticales del plafón. Este poste incorpora cuatro colgantes dispuestos en ángulo de 45° que brindan estabilidad tridimensional, absorbiendo y disipando energía sísmica desde múltiples direcciones.
6. Cielo o plafón modular USG PLAFONES® (USG CEILINGS®), dependiendo del modelo que se especifique, se utilizan clips de sujeción con la finalidad de mantener la pieza en su sitio en caso de movimientos verticales.

NOTA:
Adicional a los accesorios mencionados previamente, el sistema puede requerir de Juntas de expansión, que son elementos flexibles que se colocan cada cierta distancia para permitir la dilatación y contracción del sistema sin perder integridad. Pueden ser de dos lados o de cuatro lados, dependiendo del diseño del plafón y las dimensiones del área cubierta.
